G4W-2系列

所屬類別：功率繼電器

產品規格：

G4W-2系列

所屬類別：功率繼電器

產品規格：

詳細內容

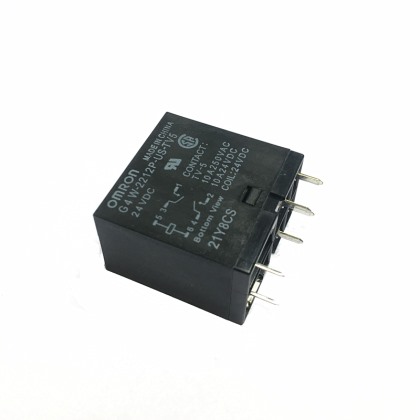

G4W-2 PCB功率繼電器
脈沖電壓10kV、耐電壓4kV的電源開閉用
輸入·輸出間<線圈接點間>完全分離，實現耐沖擊電壓10,000V。
耐圈接點間的絕緣距離8mm以上，滿足VDE規格的C/250，耐電壓AC4,000V以上，符合日本電氣用品取締法標準品取得UL508、CSA規格。
備有VDE規格認證品。是否可生產請另行查詢。
1a型（TV-8）、2a型（TV-5）適用相應的TV額定。
備有全波整流型。

標準型(UL規格、 CSA規格認證型)

接點過程分類	SPST-NO (1a)		DPST-NO (2a)		包裝單位
接點過程分類	型號	線圈額定電壓	型號	線圈額定電壓	包裝單位
標準型	G4W-1112P-US-TV8	12 VDC	G4W-2212P-US-TV5	12 VDC	50 個/托盤
		24 VDC		24 VDC
		100 VDC		100 VDC

注:	關于VDE標準認證型和完全密封型，請垂詢本公司經銷商。

全波整流型 (UL規格、CSA規格認證型)

接點構成分類	SPST-NO (1a)		DPST-NO (2a)		最小包裝單位
接點構成分類	型號	線圈額定電壓	型號	線圈額定電壓	最小包裝單位
標準型	G4W-1112P-US-TV8-Z	12 VDC	G4W-2212P-US-TV5-Z	12 VDC	50 個/托盤
		24 VDC		24 VDC
		100 VDC		100 VDC

注:	訂購時，請注明線圈額定電壓（V）。

	此外，交付時的包裝標記及標注的電壓規格為□□ VDC。

線圈操作
單面穩定型

項目額定電壓	額定電流 (mA)	線圈電阻 (Ω)	動作電壓 (V)	復位電壓 (V)	最大容許電壓(V)	消耗功率 (mW)
項目額定電壓	額定電流 (mA)	線圈電阻 (Ω)	% of rated voltage			消耗功率 (mW)
12 VDC	66.7	180	80% 以下	10% 以上	130% (at 23°C)	約 0.8 mW
24 VDC	33.3	720
100 VDC	8	12,500

注:	1.	線圈電阻是線圈溫度在＋23℃時的值，公差為±15%。
	2.	動作特性為線圈溫度在＋23℃時的值。
	3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

注: 除非另有規定，否則所有尺寸均采用毫米作為單位。

標準型
G4W-1:Dimensions1

該插圖為G4W-2212P-US-TV5。
G4W-1112P-US-TV

印刷基板加工尺寸　G4W-1112P-US-TV8(-Z) (Bottom View) 尺寸公差為±0.1mm	端子配置/內部連接圖 (Bottom View)
印刷基板加工尺寸　G4W-2212P-US-TV5(-Z) (Bottom View) 尺寸公差為±0.1mm	端子配置/內部連接圖 (Bottom View)
