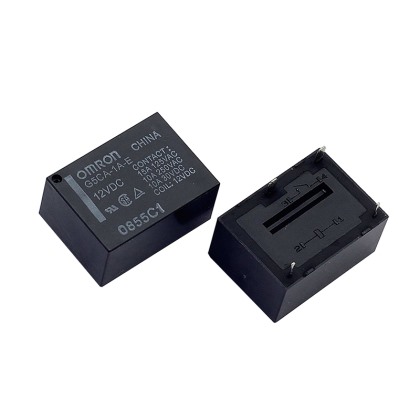

G5CA-1A-E DC12V

所屬類別：功率繼電器

產品規格：

G5CA-1A-E DC12V

所屬類別：功率繼電器

產品規格：

詳細內容

G5CA PCB功率繼電器
10A·15A負載開閉的扁平型功率繼電器
適用于家電設備的加熱器開閉、工業設備的輸出
實現高11mm、寬22mm、長16mm的小型化
備有消耗電力150mW的高靈敏度系列
取得UL、CSA規格
備有塑料密封型
備有Tab端子型（負載連接端子#187）
符合IEC/EN 60335-1。（-HA型）

端子形狀	應用市場	分類	接點構成	保護構造	型號	線圈額定電壓	最小包裝單位
印刷基板用端子	通用	標準型	SPST-NO (1a)	耐助焊劑型	G5CA-1A	5VDC 12VDC 24VDC	20 個/根
		標準型		塑料密封型	G5CA-1A4
		高靈敏度型		耐助焊劑型	G5CA-1A-H
		高靈敏度型		塑料密封型	G5CA-1A4-H
		高容量型		耐助焊劑型	G5CA-1A-E
	家用電器				G5CA-1A-E-HA	12VDC 24VDC
接線片端子型(#187)	通用				G5CA-1A-TP-E	5VDC 12VDC 24VDC

注:	1.	訂購時，請注明線圈額定電壓（V）。
注:	1.	此外，交付時的包裝標記及標注的電壓規格為□□VDC。
	2.	有關其他的線圈電壓規格請另行查詢。
	3.	不生產高容量的塑料密封型產品。
	4.	不生產標準型、高靈敏度型的接線端子型產品。

操作線圈

項目	標準型			高靈敏度型
項目	5 VDC	12 VDC	24 VDC	5 VDC	12 VDC	24 VDC
額定電流	40 mA	16.7 mA	8.3 mA	30 mA	12.5 mA	6.25 mA
線圈電阻	125 Ω	720 Ω	2,880 Ω	167 Ω	960 Ω	3,840 Ω
動作電壓	75% 以下的額定電壓			80% max. of rated voltage
復位電壓	10% 以上的額定電壓
最大容許電壓	150% (標準型)/130% (高容量型、接線片端子型) (at 23oC)			150% (at 23oC)
消耗功率	約 200 mW			約 150 mW

注:	1.	額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10％。
注:	2.	動作特性為線圈溫度+23℃時的值。
注:	3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

注:	除非另有規定，否則所有尺寸均采用毫米作為單位。

G5CA-1A(4)
G5CA-1A(4)-H
G5CA-1A-E(-HA)
G65C(E)-1:gaikei1

端子配置/內部連接圖
(BOTTOM VIEW)
G65C(E)-1:gaikei3

印刷基板加工尺寸
(BOTTOM VIEW)
尺寸公差為±0.1mm
G65C(E)-1:gaikei2
