您當前的位置：首頁 ? 產品信息 ? 歐姆龍繼電器 ? 信號繼電器  ? 高頻信號繼電器G6K-2F-RF-V
高級搜索：
G6K-2F-RF-V
  • G6K-2F-RF-V

高頻信號繼電器G6K-2F-RF-V

所屬類別：信號繼電器

產品規格：

高頻繼電器 信號繼電器
G6K-2F-RF-V
  • G6K-2F-RF-V

高頻信號繼電器G6K-2F-RF-V

所屬類別：信號繼電器

產品規格：

高頻繼電器 信號繼電器
詳細內容

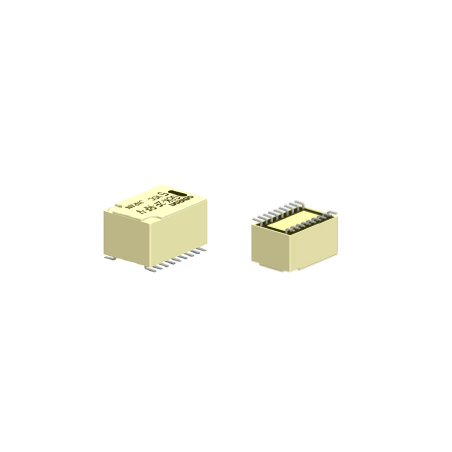

G6K-2F-RF-V 表面安裝高頻繼電器
適合高速差動傳送信號切換的8GHz帶 小型2極高頻繼電器
高頻特性（插入損耗3dB以下at8GHz）
長11.7mm×寬7.9mm×高7.1mm的超小型
額定功耗100mW和高靈敏度




高頻繼電器 信號繼電器
  • 種類
    種類 構造 接點構成 型號 線圈額定電壓（V） 最小包裝單位
    單型、穩定型 塑料密封型 DPDT(2c) G6K-2F-RF-V DC3、4.5、5、 12 40個/桿裝
    注.1 訂購時，請注明線圈額定電壓（V）。
    例：G6K-2F-RF-V
    此外，交付時的包裝標記及產品上標注的電壓規格為□□VDC。
  • 操作線圈
    額定電壓（V）
    項目
    		額定電流
    (mA)     		線圈電阻
    (Ω)     		動作電壓
    (V)     		復位電壓
    (V)     		最大容許電壓
    (V)     		消耗功率
    (mW)
    %
    DC 3 33.0 91 80% 以下 10% 以上 150% 約100
    DC 4.5 23.2 194
    DC 5 21.1 237
    DC 12 9.1 1,315
    注 1. 額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10％。
    2. 動作特性指的是線圈溫度為+23℃時的值。
    3. 最大容許電壓指的是繼電器線圈能承受的電壓最大值。

    開關部（接點部）
    項目
    負載
    		電阻負載
    額定負載 AC125V 0.3A
    DC30V 1A
    DC10V 10mA
    8GHz 1W *
    額定通電電流 1A
    接點電壓的最大值 AC125V、DC60V
    接點電流的最大值 1A
    * 負載側V.SWR≤1.2時的值。

    高頻特性 *1
    項目
    頻率
    		8GHz
    差分傳輸特性 插入損耗 3dB以下
    絕緣 15dB以上
    回復損耗（V.SWR） 5dB以上（3.57以下）
    單向特性
    （參考值）     		插入損耗 4dB以下
    絕緣 同極接點間 15dB以上
    異極接點間 15dB以上
    回復損耗（V.SWR） 5dB以上（3.57以下）
    傳遞功率的最大值 1W *2
    開閉功率的最大值 1W *2
    注 1. 測量類的阻抗為50Ω。（差動阻抗為100Ω）
    2. 上述值為初始值。
    *1 在重復性（再現性）要求較高的用途中使用時，請向本公司咨詢。
    *2 負載側V.SWR≤1.2時的值。

    性能
    接觸電阻 *1 100 mΩ 以下
    動作時間 *2 3ms以下（約1.4ms）
    復位時間 *2 3ms以下（約0.7ms）
    絕緣電阻 *3 500 MΩ 以上（DC500V時）
    耐壓 線圈和接點間 AC350V 50/60Hz 1min
    異極接點間 AC350V 50/60Hz 1min
    同極接點間 AC350V 50/60Hz 1min
    線圈接點與接地線之間 AC350V 50/60Hz 1min
    振動 耐久 10～55～10Hz 單振幅2.5mm（雙振幅5mm）
    誤動作 10～55～10Hz 單振幅1.65mm（雙振幅3.3mm）
    沖擊 耐久 1,000 m/s2
    誤動作 750 m/s2
    耐久性 機械 5,000萬次以上（開關頻率36,000次/h）
    電氣 100萬次以上（DC10V10mA、開關頻率1,800次/h）
    10萬次以上（其它額定負載、開關頻率1,800次/h）
    使用環境溫度 -40～＋70℃（無結冰、無凝露）
    使用環境濕度 5～85％RH
    重量 約1.16 g
    注. 上述值為初始值。
    1. 測量條件：DC1V　10mA電壓下降法。
    2. （?。﹥?nèi)的值為實效值。
    3. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。


  • G6K-2F-RF-V


    印刷基板加工尺寸
    (頂視圖)
    尺寸公差為:±0.1mm


    端子配置/內部接線圖
    (頂視圖)



    注. 請注意線圈極性。

    注 1. 普通尺寸公差為±0.3mm。
    2. 端子的共面性為0.15mm以下。
    3. 印刷基板加工圖的尺寸為考慮了焊接性能的推薦示例。
    高頻特性因焊盤部分的尺寸而異。請?jiān)趯?shí)際設備基板上確認對高頻 特性的影響之后再使用。

    關于包裝規格
    管裝
    下圖所示為管裝包裝，繼電器本體的方向性指示標記位于左側。
    請注意印刷基板封裝時繼電器的方向。
