詳細內容

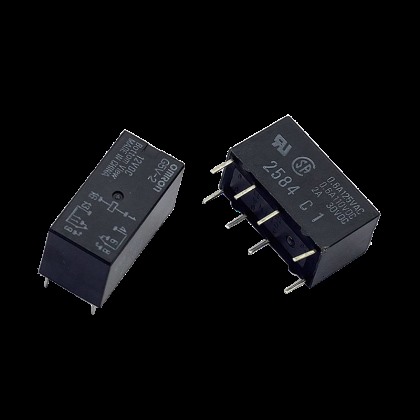

G5V-2 微型繼電器
通用型低成本、2極信號用繼電器
通用的DIL端子排列。
寬范圍接點切換領域10μA～2A。
塑料密封型，橫桿雙接點為標準。高耐環境性能且高可靠性。
線圈接點間、同極接點間都是FCC parts68標準。（1,500V、10×160μs）
耐高電壓、線圈接點間AC1,000V，同極接點間AC750V。
取得UL/CSA認證。
■ 種類
構造 分類 接點結構 塑料密封型 型號 線圈額定電壓 最小包裝單位 標準型 2c G5V-2 DC 3V 25個/桿裝 DC 5V DC 6V DC 9V DC 12V DC 24V DC 48V 超高靈
敏度型2c G5V-2-H1 DC 5V DC 12V DC 24V DC 48V 注.訂購時，請注明線圈額定電壓（V）。
例：G5V-2 DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
■ 額定值 操作線圈
項目 分類 額定電壓（V） 額定電流
(mA)線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大允許電壓
(V)消耗功率
(mW)標
準
型DC 3 166.7 18
75%以下 5%以上 120%
（at23℃）約500 5 100 50 6 83.3 72 9 55.6 162 12 41.7 288 24 20.8 1,152 48 12 4,000 約580 超
高
靈
敏
度
型DC 5 30 166.7 5%以上 5%以上 180%
（at23℃）約150 12 12.5 960 24 8.33 2,880 約200 48 6.25 7,680 150%
（at23℃）約300 注1. 額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。 注2. 動作特性指的是線圈溫度為+23℃時的值。 注3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 開關部(接點部)
分類 項目 負載 標準型 超高靈敏型 阻性負載 接點接觸結構 雙橫桿接點 接點材質 Au合金+Ag 額定負載 AC125V 0.5A、DC 30V 2A AC125V 0.5A、DC 24V 1A 額定通電電流 2A 接點電壓的最大值 AC125V、DC125V 接點電流的最大值 2A 1A ■ 性能 項目 分類 標準型 超高靈敏度型 接觸電阻＊1 50mΩ以下 100mΩ以下 動作時間 7ms以下 復位時間 3ms以下 絕緣電阻＊2 1,000MΩ以上（DC500V兆歐表） 耐壓 線圈與接點間 AC1,000V 50/60Hz 1min 同極接點間 AC750V 50/60Hz 1min AC500V 50/60Hz 1min 異極接點間 AC1,000V 50/60Hz 1min 振動 耐久 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm） 誤動作 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm） 沖擊 耐久 1,000m/s2 誤動作 200m/s2 100m/s2 壽命 機械 1,500萬次以上（開關頻率36,000次/h） 電氣 10萬次以上
（開關頻率1,800次/h）AC10萬次以上、DC30萬次以上
（開關頻率1,800次/h）故障率P水準（參考值＊3） DC10mV 10μA 使用環境溫度 -25～+65℃
（無結冰、無結露）-25～+70℃
（無結冰、無結露）使用環境濕度 5～85%RH 重量 約5g 注. 上述為初始值 *1. 測量條件：根據電壓下降法，在DC1V 10mA的條件下。 *2. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 *3. 該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。
該值根據開關頻度、使用環境不同會有所變化，請事先確認實際使用
條件后再使用。
- ● 長期連續通電的場合
繼電器用于一直處于通電狀態，但是不進行開關動作的回路時，由于線圈自身的發熱會產生絕緣惡化、接點表面生成皮膜從而進一步加速接觸不良。用于這類電路時，為了以防接觸不良和線圈斷線，請?jiān)O(shè)計成安全電路。
● 關于繼電器的場合
焊接實裝后清洗時應避免急速冷卻，請使用酒精類或水溶類清洗劑。同時，水溫應在40℃以下。
