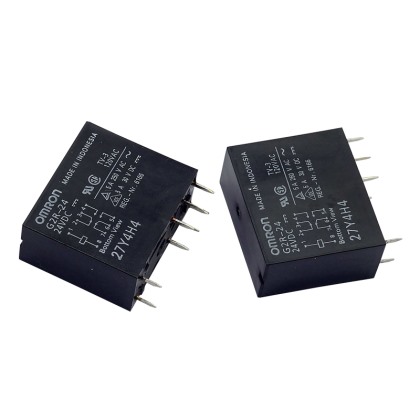

G2R-24 DC12V
  • G2R-24 DC12V

G2R-24 DC12V

所屬類別：功率繼電器

產品規格：
G2R-24 DC12V
  • G2R-24 DC12V

G2R-24 DC12V

所屬類別：功率繼電器

產品規格：
詳細內容
G2R-2功率繼電器
1極10A、2極5A的通用型功率繼電器
線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計
操作線圈有AC、DC型
  • 印刷基板用端子型
    分類 保護構造 接點構成 型號 線圈額定電壓
    標準型 耐助焊劑型 a接點 G2R-2A AC12, 24, 100/(110) V
    AC200/(220) V
    DC5, 6, 12, 24, 48 V
    DC100 V
    c接點 G2R-2 AC12, 24, 100/(110) V
    AC200/(220) V
    DC5, 6, 12, 24, 48 V
    DC100 V
    塑料密封型 a接點 G2R-2A4 AC12, 24, 100/(110) V
    AC200/(220) V
    DC5, 6, 12, 24, 48 V
    DC100 V
    c接點 G2R-24 AC12, 24, 100/(110) V
    AC200/(220) V
    DC5, 6, 12, 24, 48 V
    DC100 V
    高靈敏度型 耐助焊劑型 a接點 G2R-2A-H DC5, 6, 12, 24, 48 V
    c接點 G2R-2-H DC5, 6, 12, 24, 48 V
    2繞組閉鎖型 a接點 G2RK-2A DC5, 6, 12, 24 V
    c接點 G2RK-2 DC5, 6, 12, 24 V
    注: 訂購時，請注明線圈額定電壓（V）
      例: G2R-1A
    此外，交付時的包裝標記及標注的電壓規格為□□□VDC。

    全波整流對應型
    分類 保護構造 接點構成 極數：1極
    型號 線圈額定電壓
    標準型 耐助焊劑型 a接點 G2R-2A-Z DC5, 6, 12, 24, 48 V
    DC100 V
    c接點 G2R-2-Z DC12, 24, 48 V
    DC100 V
    塑料密封型 a接點 G2R-2A4-Z DC24, 48 V
    DC100 V
    c接點 G2R-24-Z DC5, 12, 24 V
    DC100 V

    超聲波洗凈對應型
    分類 保護構造 接點構成 極數：1極
    型號 線圈額定電壓
    標準型 塑料密封型 a接點 G2R-2A4-U AC100/(110) V
    ?
    DC5, 12, 24 V
    c接點 G2R-24-U AC12, 24, 100/(110) V
    AC200/(220) V
    DC5, 12, 24, 48 V
    DC100 V
    注: 訂購時，請注明線圈額定電壓（V）。
      例: G2R-1A
    此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
  • 操作線圈
    項目
    額定電壓
    分類
    		額定電流 (mA) 線圈電阻
    (Ω)     		動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率
    (VA, W)
    50 Hz 60 Hz 額定電壓的%
    ?標準型
    ?接線片端子型
    ?塑料密封型
    ?高容量型     		AC12 V 93 75 65 80% 以下. 30% 以上. 140%
    ( 23°C 時)     		約. 0.9
    (60 Hz)
    AC24 V 46.5 37.5 260
    AC100/(110) V 11 9/(10.6) 4,600
    AC200/(220) V 5.5 4.5/(5.3) 20,200
    ?標準型
    ?高容量型
    ?雙接點型
    ?接線片端子型
    ?塑料密封型     		DC5 V 106 47 70% 以下. 15% 以上. 170%
    ( 23°C時)     		約. 0.53
    DC6 V 88.2 68
    DC12 V 43.6 275
    DC24 V 21.8 1,100
    DC48 V 11.5 4,170
    DC100 V 5.3 18,860
    ?高靈敏度型 DC5 V 71.4 70 70% 以下. 15% 以上. 170%
    (23°C時)     		約. 0.36
    DC6 V 60 100
    DC12 V 30 400
    DC24 V 15 1,600
    DC48 V 7.5 6,400
    注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。
      2. AC線圈電阻、線圈電感為參考值。
      3. 動作特性為線圈溫度+23℃時的值。
      4. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

    操作線圈/2繞組閉鎖型
    項目
    額定電壓
    		置位線圈 重置線圈 置位電壓(V) 重置電壓(V) 最大容許電壓(V) 消耗功率
    (VA, W)
    額定電流
    (mA)     		線圈電阻
    (Ω)     		額定電流
    (mA)     		線圈電阻
    (Ω)     		額定電壓的% 置位線圈
    (mW)     		重置線圈
    (mW)
    DC5 V 167 30 119 42 70% 以下. 70% 以上. 140%
    (at 23°C)     		約.
    850     		約.
    600
    DC6 V 138 43.5 100 60
    DC12 V 70.6 170 50 240
    DC24 V 34.6 694 25 960
    注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
      2. 動作特性為線圈溫度+23℃時的值。
      3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

    開關部（接點部）/溶劑保護型
    分類
    計數
    負載
    項目
    		標準型
    接線片端子型（1極接線片）
    1極 2極
    阻性負載 感性負載
    (cosφ = 0.4;
    L/R = 7 ms)     		阻性負載 感性負載
    (cosφ = 0.4;
    L/R = 7 ms)
    接觸結構 單
    接點材料 Ag合金(無Cd材料)
    額定負載 AC250V 10A DC 30V 10A AC250V 7.5A DC 30V 5A AC250V 5A DC 30V 5A AC250V 2A DC 30V 3A
    額定通電電流 10 A 5 A
    接點電壓的最大值 AC380 V, DC125 V
    接點電流的最大值 10 A 5 A
    故障率 P水準（參考值＊） DC5V 100mA DC5V 10mA

    分類
    計數
    負載
    項目
    		高容量型 雙接點型
    1極 1極
    阻性負載 感性負載
    (cosφ = 0.4;
    L/R = 7 ms)     		阻性負載 感性負載
    (cosφ = 0.4;
    L/R = 7 ms)
    接觸結構 單 雙
    接點材料 Ag合金(無Cd材料)
    額定負載 AC250V 16A DC 30V 16A AC250V 8A DC 30V 8A AC250V 5A DC 30V 5A AC250V 2A DC 30V 3A
    額定通電電流 16 A 5 A
    接點電壓的最大值 AC380 V, DC125 V
    接點電流的最大值 16 A 5 A
    故障率 P水準（參考值＊） DC5V 100mA DC5V 1mA

    分類
    計數
    負載
    項目
    		高靈敏度型
    1極 2極
    阻性負載 感性負載
    (cosφ = 0.4;
    L/R = 7 ms)     		阻性負載 感性負載
    (cosφ = 0.4;
    L/R = 7 ms)
    接觸結構 單
    接點材料 Ag合金(無Cd材料)
    額定負載 AC250V 5A DC 30V 5A AC250V 2A DC 30V 3A AC250V 3A DC 30V 3A AC250V 1A DC 30V 1.5A
    額定通電電流 5 A 3 A
    接點電壓的最大值 AC380 V, DC125 V
    接點電流的最大值 5 A 3 A
    故障率 P水準（參考值＊） DC5V 100mA DC5V 10mA

    開關部（接點部）/塑料密封型
    分類
    極數
    負載
    項目
    		標準型（單觸點型）
    1極 2極
    阻性負載
    (cosφ = 1)     		感性負載
    (cosφ = 0.4; L/R = 7 ms)     		阻性負載
    (cosφ = 1)     		感性負載
    (cosφ = 0.4; L/R = 7 ms)
    接觸機構 單
    接點材質 Ag合金(無Cd材料)
    額定負載 AC250V 8A
    DC30V 8A     		AC250V 6A
    DC30V 4A     		AC250V 4A
    DC30V 4A     		AC250V 1.5A
    DC30V 2.5A
    額定通電電流 8 A 4 A
    接點電壓的最大值 AC380 V, DC125 V AC380 V, DC125 V
    接點電流的最大值 8 A 4 A
    故障率 P水準（參考值＊） DC5V 100mA DC5V 10mA
    * 此值為開關頻率在120次/min時的值。

    分類
    極數
    負載
    項目
    		雙接點
    1極
    阻性負載
    (cosφ = 1)     		感性負載
    (cosφ = 0.4; L/R = 7 ms)
    接觸機構 雙
    接點材質 Ag合金(無Cd材料)
    額定負載 AC250V 5A
    DC30V 5A     		AC250V 2A
    DC30V 3A
    額定通電電流 5 A
    接點電壓的最大值 AC380 V, DC125 V
    接點電流的最大值 8 A
    故障率 P水準（參考值＊） DC5V 1mA
    * 此值為開關頻率在120次/min時的值。

    開關部（接點部）/閉鎖型
    極數
    負載
    項目
    		1極 2極
    阻性負載
    (cosφ = 1)     		感性負載
    (cosφ = 0.4; L/R = 7 ms)     		阻性負載
    (cosφ = 1)     		感性負載
    (cosφ = 0.4; L/R = 7 ms)
    接觸機構 單
    接點材質 Ag合金(無Cd材料)
    Rated load AC250V 5A
    DC30V 5A     		AC250V 3.5A
    DC30V 5A     		AC250V 3A
    DC30V 5A     		AC250V 1.5A
    DC30V 5A
    額定通電電流 5 A 3 A
    接點電壓的最大值 AC380 V, DC125 V AC380 V, DC125 V
    接點電流的最大值 5 A 3 A
    故障率P水準（參考值＊） DC5V 100mA DC5V 10mA
    * 此值為開關頻率在120次/min時的值。

    性能
    標準繼電器
    極數
    項目
    		1極 2極
    接觸電阻 *1 30 mΩ 以下. *2 50 mΩ 以下.
    動作時間 *3 15 ms 以下.
    復位時間 *3 AC: 10 ms 以下.; DC: 5 ms 以下.
    最大開關頻率 機械 18,000 次/hr
    額定負載 1,800 次/hr
    絕緣電阻 *4 1,000 MΩ 以上.
    耐壓 線圈與接點間 5,000 VAC, 50/60 Hz 1 min
    異極接點間   3,000 VAC, -50/60 Hz
    1 min
    同極接點間 1,000 VAC, 50/60 Hz 1 min
    震動 耐久 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm）
    誤動作 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm）
    沖擊 耐久 1,000 m/s2
    誤動作 勵磁200 m/s2 ;
    無勵磁100m/s2
    壽命 機械 AC1000萬次以上 DC2000萬次以上（開關頻率18000次/h）
    電器 10萬次以上（額定負載 開關頻次1800次/h）
    使用環境溫度 -40°C ～ 70oC (無結冰無凝露)
    使用環境濕度 5% ～ 85%
    重量 約. 17 g (約. 20 g *5)
    注. 上述值為初始值
    * 1. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
    * 2. 高容量型： 最大100mΩ
    * 3. 測量條件：外加額定操作電壓時不包括接點震蕩時間。
    * 4. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同
    * 5. 接線片端子型的值。

    2繞組閉鎖型
    極數
    項目
    		1極 2極
    接觸電阻 *1 30 mΩ 以下. *2 50 mΩ 以下.
    置位 時間 *2 20 ms 以下.
    最小脈沖 30 ms
    重置 時間 *2 20 ms 以下.
    最小脈沖 30 ms
    最大開關頻率 機械 18,000 次/hr
    額定負載 1,800 次/hr
    絕緣電阻 *3 1,000 MΩ 以上.(DC500V時)
    耐壓 線圈接點間 AC5,000 V, 50/60 Hz 1 min
    異極接點間   3,000 VAC,
    -50/60 Hz
    1 min
    同極接點間
    置位·重置線圈間     		1,000 VAC, 50/60 Hz 1 min
    震動 耐久 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm）
    誤動作 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm）
    沖擊 耐久 1,000 m/s2
    誤動作 置位: 500m/s2 鐵片離開
    復位: 200m/s2 節點離開
    壽命 機械 1000萬次以上（開關頻率18000次/h）
    電氣 10萬次以上（額定負載，開關頻率1800次/h）
    使用環境溫度 -40°C ～ 70oC (無結冰無凝露)
    使用環境濕度 5% ～ 85%
    重量 約. 17 g
    注. 上述值為初始值
    * 1. 測量條件 ：根據電壓下降法，在DC5V 1A的條件下。
    * 2. 測量條件 ：外加額定操作電壓時不包括接點震蕩時間。
    * 3. 測量條件 ：用DC500V兆歐表測量，位置與測量耐壓時相同。

  • 2繞組閉鎖型
    2c接點
    G2RK-2
    G2R-2:Dimensions1
    端子配置 /
    內部連接圖
    (Bottom View)
    G2R-2:Dimensions3     		印刷基板加工尺寸
    (Bottom View)
    尺寸公差: ±0.1
    G2R-2:Dimensions2
    (請在確認線圈極性后正確配線)
    2繞組閉鎖型
    G2RK-2A
    G2R-2:Dimensions4
    端子配置/
    內部連接圖
    (Bottom View)
    G2R-2:Dimensions6     		印刷基板加工尺寸
    (Bottom View)
    尺寸公差: ±0.1
    G2R-2:Dimensions5
    (請在確認線圈極性后正確配線)

    印刷基板用端子型
    2c接點
    G2R-2, G2R-2-H
    G2R-2:Dimensions9
    端子配置 /
    內部連接圖
    (Bottom View)
    G2R-2:Dimensions11     		印刷基板加工尺寸
    (Bottom View)
    尺寸公差: ±0.1
    G2R-2:Dimensions10
    (無線圈極性)
